Was ist neu in MapleSim

Release 2021.2


Die MapleSim 2021.2-Produktfamilie bietet eine verbesserte Benutzererfahrung durch eine Erweiterung der Modellierungsbibliotheken, eine Reihe neuer Produktivitätsfunktionen und erweiterte Schnittstellen


Verbesserte Modellierungswerkzeuge

Als Reaktion auf das Feedback von Ingenieuren aus der Praxis bietet MapleSim 2021.2 wichtige Aktualisierungen für eine Vielzahl von integrierten und zusätzlichen Bibliotheken und Toolboxen, die die Entwicklung von Modellen effizienter machen.

Collection of screenshots from MapleSim 2021
Eingebaute Modellierungswerkzeuge
  • Nutzen Sie erweiterte Modellierungsoptionen und verkürzen Sie die Modellerstellungszeit mit neuen integrierten Komponenten, einschließlich zusätzlicher Steuerventile und Druckminderungsventile für die Hydraulik- und Pneumatik-Bibliotheken.

  • Beschleunigen Sie die Erstellung von hydraulikbasierten Modellen durch die neuen integrierten Produktivitätsfunktionen:
    • Die Standardeinheiten für gängige Druck- und Durchflusshydraulikparameter können mit Hilfe von entsprechenden Variablen global festgelegt werden.
    • Glättungsübergänge können auf Rampensignaleingänge in Hydraulikventilen angewendet werden.
    • Ein Kontrollkästchen, das jetzt in Regelventilen verfügbar ist, bietet eine einfache Möglichkeit, einen Rückfluss zu simulieren.

Keine Erfahrung mit Digitalen Zwillingen oder virtueller Inbetriebnahme?
Kein Problem.

Neue schlüsselfertige Lösungen von Maplesoft bieten kundenspezifische Digitale Zwillinge.

Keine Simulationserfahrung erforderlich!

MapleSim-Reifen-Bibliothek
  • Nutzen Sie die Vorteile der neuen COFT-Komponenten (Coefficient-of-Friction Tire), um die Eigenschaften nicht-pneumatischer Reifen zu simulieren. Dies ermöglicht die Modellierung von Driftbedingungen für autonome Innenraumroboter.
  • Testen Sie Ihr Modell in unterschiedlichem Gelände mit neuen Werkzeugen zum Erzeugen von Testflächen und benutzerdefinierten Geländen, die Sie dann zur Ermittlung von Radreaktionen verwenden können. Terrains können aus Gleichungen oder mit einer MapleSim-App zum Importieren von Datenpunkten aus Excel erzeugt werden.
  • Verbessern Sie die Flexibilität bei der Formulierung des Reifenschlupfs durch die Möglichkeit, die Berechnungsmethode "Damped Transient" zu verwenden.
Zusätzliche Verbesserungen
  • Simulieren Sie den 3D-Wickelprozess von Winden. Die Komponente 3D-Winde, die sich in der MapleSim-Zusatzbibliothek Seile und Rollen befindet, berücksichtigt die zusätzliche Masse, Trägheit und Durchmesseränderung des Materials beim Auf- und Abwickeln.
  • Importieren Sie die neuesten CAD-Dateien mit dem aktualisierten MapleSim CAD Toolbox Add-on. Unterstützt werden die neuesten Softwareversionen von Inventor®, NX ®, SOLIDWORKS ®, CATIA ®V5, Solid Edge ®, 3D ACIS ®Modeler, Pro/Engineer ®/ PTC ®Creo Parametric ™, Parasolid ®, AutoCAD ®3D und I-deas®.
  • Mit dem MapleSim Connector für FMI erhalten Sie eine bessere Übersicht über die Behandlung von Ereignissen. Die exportierten FMU Solver mit festen Schritten haben jetzt die Möglichkeit, "Zwischenschrittwerte" während der Integration zu bestimmen. Das Erfassen von diskreten Ereignisübergängen zu dem Zeitpunkt, an dem sie auftreten, unterstützt den Ausgleich von Stabilität und Geschwindigkeit.
  • Erhalten Sie vollständige 3D-Visualisierungen Ihres Modells, wenn Sie MapleSim über die Befehlszeile ausführen. Die gleiche hochwertige Auswahl an 3D- und 2D-Diagrammen und -Visualisierungen, die in MapleSim Insight zur Verfügung stehen, sind jetzt auch über die MapleSim-API zugänglich.

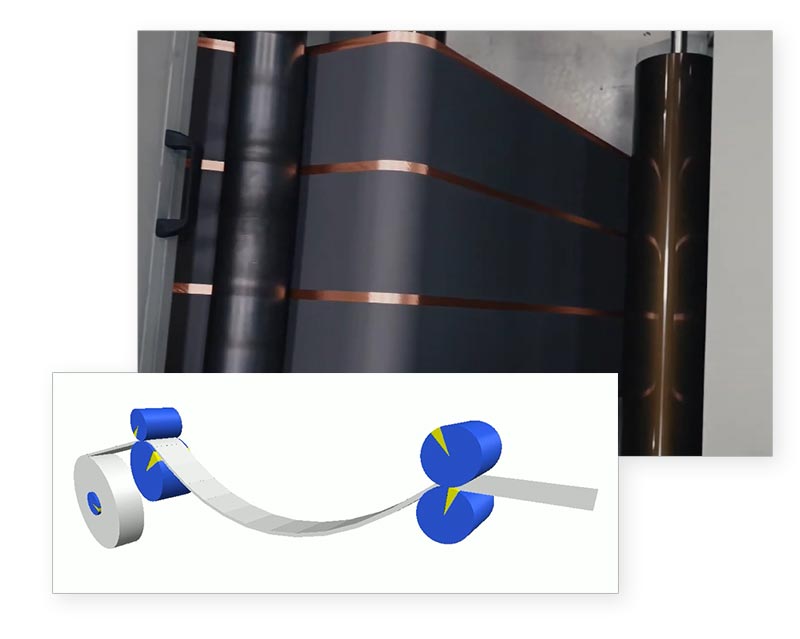

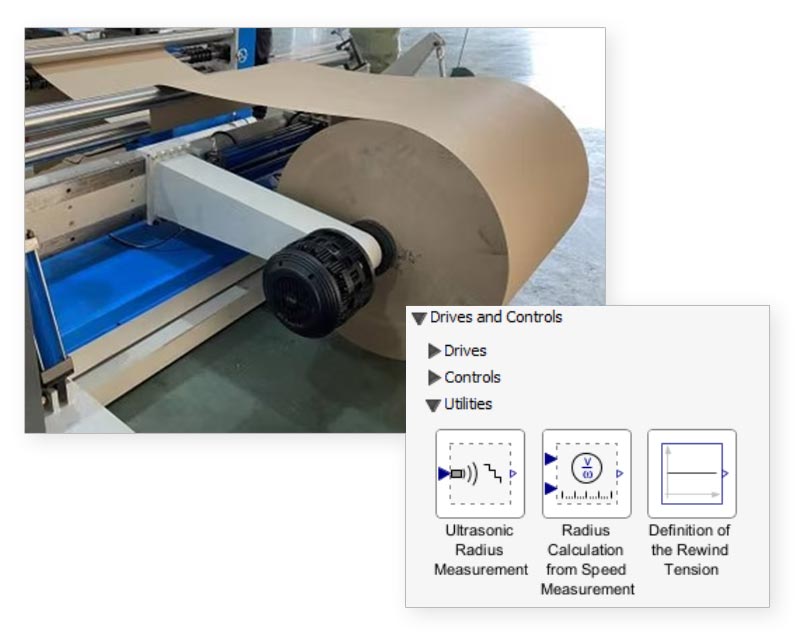

Die neue MapleSim Web Handling Library bietet zusätzliche Ressourcen, um Ihre Rolle-zu-Rolle-Prozesse besser zu simulieren. Mit dieser Zusatzbibliothek können Sie die Spannungen und Momente bei der Handhabung von Papier, Kunststoffen und Folien modellieren und die Bahngeschwindigkeit und die Regler optimieren, um den Bahnschlupf zu reduzieren.

  • Verstehen und verbessern Sie das Verhalten Ihrer Bahnen als Teil eines größeren Multidomänenmodells Ihrer Maschine auf Systemebene.
  • Erstellen und analysieren Sie Spannungs- und Zugkräfte auf Rollen und Trommeln mit einer Modellierung des Rolle-zu-Rolle-Prozesses auf Systemebene, die die Simulation von Spannungen, Drehmomentbremsen und Rollenschlupf ermöglicht.
  • Entwickeln Sie auf einfache Weise detailgetreue Modelle mit speziellen Komponenten für Andruckrollen, Tänzer, Akkumulatoren und weiteren Bauteilen.
Web Handling Screenshots.jpg

Aktualisierungen für MapleSim Insight

MapleSim Insight bietet Maschinenbauern leistungsstarke, simulationsbasierte Debugging- und 3-D-Visualisierungsfunktionen, die direkt mit Ihren Automatisierungswerkzeugen verbunden sind. Mit der Version 2021.2 kann MapleSim Insight mit noch mehr Tools für die Steuerungsentwicklung verbunden werden und bietet gleichzeitig eine verbesserte Leistung und Visualisierung.

  • MapleSim Insight spricht jetzt Ethernet/IP. Es kann das Protokoll verwenden, um Ihren Steuerungscode mit den Ein- und Ausgängen Ihrer virtuellen Maschine zu verbinden. Folglich kann MapleSim Insight jetzt mit Tools wie CODESYS im virtuellen Inbetriebnahme-Workflow arbeiten, sowie mit anderen Tools, die kompilierte Function Mock-up Units (FMUs) unterstützen, wie Rockwell Studio 5000 ®Environment und MathWorks ®Simulink.
  • Rechnerische Verbesserungen sorgen für eine schnellere Leistung an den entscheidenden Stellen, so dass es sich für realitätsnahe Echtzeitanwendungen eignet.
  • Neue Diagnoseinformationen halten Sie auf dem Laufenden, indem sie Rückmeldung über Kommunikationslatenz und Modellberechnungszeiten geben.

Erfahren Sie mehr über MapleSim Insight.

Release 2021

Allgemeine Erweiterungen

MapleSim 2021 enthält wichtige Verbesserungen in Bezug auf die Leistung, die Visualisierung und die gemeinsame Nutzung von Ergebnissen, die Ihr MapleSim-Erlebnis verbessern werden, egal an welchem Projekt Sie arbeiten.

  • Dank der verbesserten Leistung für große Modelle können Sie die Vorteile der bisher schnellsten Simulationen nutzen - egal wie komplex Ihr Design ist.
  • Für eine aussagekräftigere 3D-Visualisierung können Sie dynamische Formgrößen definieren, wie z. B. Kugeln und Zylinder, die sich im Laufe der Simulation ausdehnen oder zusammenziehen, so dass die Komponenten durchgehend realistisch dargestellt werden.
  • Leistungsstarke neue Simulations- und Analysefunktionen in MapleSim Insight bieten Ihnen eine flexible Videoerfassung für die gemeinsame Nutzung von Ergebnissen sowie eine erweiterte Konnektivität mit Maple.

Erweiterter Modellierungsumfang für Maschinenbauer

Neue und erweiterte Komponentenbibliotheken ermöglichen es Ingenieuren, insbesondere Maschinenbauern, mehr Modelle einfacher zu bauen.

  • Fügen Sie Ihrem MapleSim-Modell mit der neuen Pneumatik-Bibliothek, einer integrierten Komponentenbibliothek mit über 30 anpassbaren Pneumatik-Komponenten, ganz einfach pneumatische Systeme hinzu:
    • Richtungssteuerungsventile zur Steuerung des Luftstroms im gesamten System
    • Aktuatoren für einfach- und doppeltwirkende Kolbenkonfigurationen
    • Anpassbare Ventile, die leicht an die Spezifikationen des Herstellers angepasst werden können
    • Durchflussbegrenzungen für lineare, düsenbasierte und datenanpassbare Drosseln
  • Aktualisierungen der integrierten Hydraulik-Bibliothek, einschließlich eines neuen Cartridge-Ventils und verbesserter doppelt wirkender Zylinder, bieten Ihnen eine größere Bandbreite an Möglichkeiten zur Modellierung hydraulischer Subsysteme.
  • Realistischere Visualisierungen für die MapleSim Ropes and Pulleys Library zeigen Ihnen bessere Darstellungen von Kabeln und Seilen, wenn sie durch Rollensysteme laufen.

Neue Funktionen für MapleSim Insight

MapleSim Insight bietet Maschinenbauern leistungsstarke simulationsbasierte Debugging- und 3-D-Visualisierungsfunktionen, die direkt mit Ihren Automatisierungswerkzeugen verbunden sind, sodass Sie simulationsbasierte Tests Ihrer Steuerung einfach und effizient durchführen können. Im Jahr 2021 bietet MapleSim Insight schnellere Simulationsergebnisse, mehr Optionen für 2D-Darstellungen und 3D-Visualisierungen, sowie die Möglichkeit zu tiefgreifenden benutzerdefinierten Analysen in Maple. Verwenden Sie MapleSim Insight als einfache und kostengünstige Lösung für die Bereitstellung von MapleSim-Modellen für diejenigen, die nicht über MapleSim verfügen.

  • Verwenden Sie Multithreading für schnellere Simulationsergebnisse, wenn Sie große, komplexe Modelle in MapleSim Insight ausführen.
  • Teilen Sie Ihre Simulationsergebnisse einfach mit anderen, indem Sie anpassbare Videos Ihrer 2D-Plots und 3D-Visualisierungen exportieren.
  • Analysieren Sie detaillierte Maschinendynamik mit anpassbarer Datenabtastung, damit Sie Leistungsprobleme in Sekundenbruchteilen verstehen oder schnell Minuten oder sogar Stunden von Leistungsdaten simulieren können.
  • Gewinnen Sie schneller wichtige Erkenntnisse, indem Sie Traces verwenden, die Ihnen  während der Simulation Live-Ergebnisse aus einem kurzen ausgewählten Zeitfenster zeigen und anschließend Ihre vollständigen Simulationsergebnisse darstellen.
  • Führen Sie benutzerdefinierte Analysen aus Maple heraus durch, indem Sie eine neue, voll funktionsfähige API verwenden, mit der Sie Ihre MapleSim Insight-Simulationen aus Maple heraus steuern können.
  • Erfahren Sie mehr über MapleSim Insight
